ZWIN-AQMS30 环境空气质量自动监测系统

2023-02-16 11:20:36 来源：天津智易时代科技发展有限公司

一、系统概述
ZWIN-AQMS30环境空气质量自动监测系统是一种标准的空气质量监测站。它可以监测PM₁₀、PM_2.5、SO₂、NO₂、O₃、CO等常规空气污染物。监测方法符合中国环境监测标准。O3检测采用紫外光度计法、SO2检测采用紫外荧光法，NO/NOx检测采用化学发光法，CO检测采用非色散红外气体相关滤波法，颗粒物检测采用beta射线法。ZWIN-AQMS30环境空气质量自动监测系统配备有动态校准仪以及零气发生器，可对系统监测仪表进行标定校准，保证监测仪表的测量准确性。
ZWIN-AQMS30环境空气质量自动监测系统可实现及时掌握某一区域空气质量的现状，在一个区域内组成对环境空气进行实时采样和分析的完整网络，主要应用于各环境保护部门、电力、石油、化工、钢铁、冶金、建材大型工矿企业等对周围环境大气质量的监测，大型机场环境空气质量和气象参数的监测，气象监测和科研部门对大气质量参数和气象参数的监测和环境质量评价，道路交通环境污染监测等。
二、执行标准

《环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统安装和验收技术规范》（HJ193-2013 ）
《环境空气质量标准》（GB3095-2012）
《环境空气颗粒物（PM10、PM2.5）连续自动监测系统技术要求和检测方法》（HJ653-2013）
《环境空气气态污染物（SO2、NO2、CO、O3）连续自动监测系统技术要求和检测方法》（HJ654-2013）
《环境空气颗粒物（PM10和PM2.5）连续自动监测系统安装和验收技术规范》（HJ655-2013）
《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2005）
《环境污染源自动监控信息传输、交换技术规范(试行)》（HJ/T 352-2007）
《安全防范工程技术规范》（GB 50348-2004）
《建筑物防雷设计规范》（GB 50057-2010）

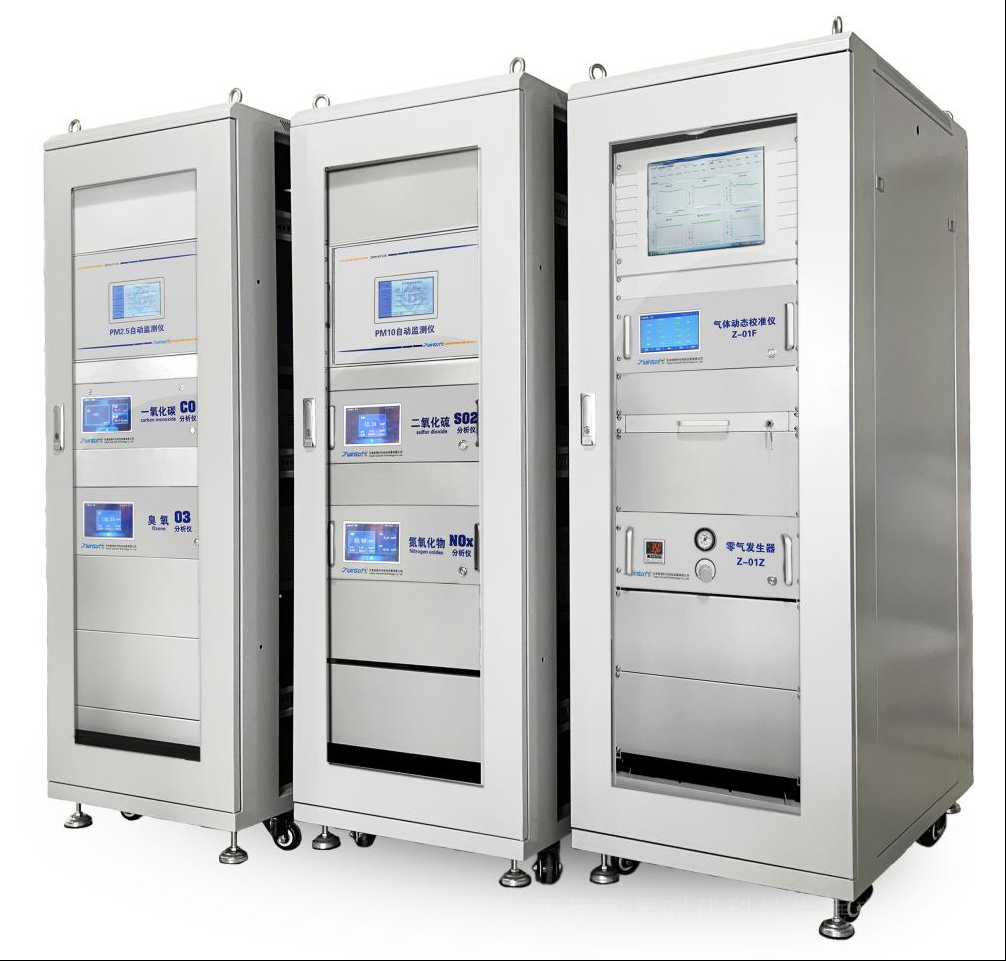

三、系统结构

整套系统主要由分析仪器、气体校准系统、数据采集系统、采样系统、气象监测系统、通讯及站房等子系统组成。
污染分析仪器：包含可吸入颗粒物（PM10）监测仪、细颗粒物（PM2.5）监测仪、二氧化硫（SO2）分析仪、氮氧化物（NOx）分析仪、臭氧（O3）分析仪、一氧化碳（CO）分析仪等；
气体校准：包含零气发生器、动态气体校准仪、标准气体及配件；
数据采集系统：系统平台可查看实时和历史测量数据，数据整理存储并导出其他格式，形成曲线、报表等完整的报告；远程监控系统参数，采集分析仪事件记录数据，诊断菜单及初始化校准；
采样系统：气体采样总管、多支路接头、抽气风机；
气象监测仪：温度、相对湿度、气压力、风速、风向（可选雨量、日照、辐射等）；
通讯方式：具备串口通讯（RS232/RS485）、无线通讯（GPRS/CDMA/）、有线通讯；
站房：钢构基础/站房主体/组合机柜/室内温湿度/空调/换气扇/不间断电源/火灾报警/消防设施等。
四、系统功能特点和技术指标

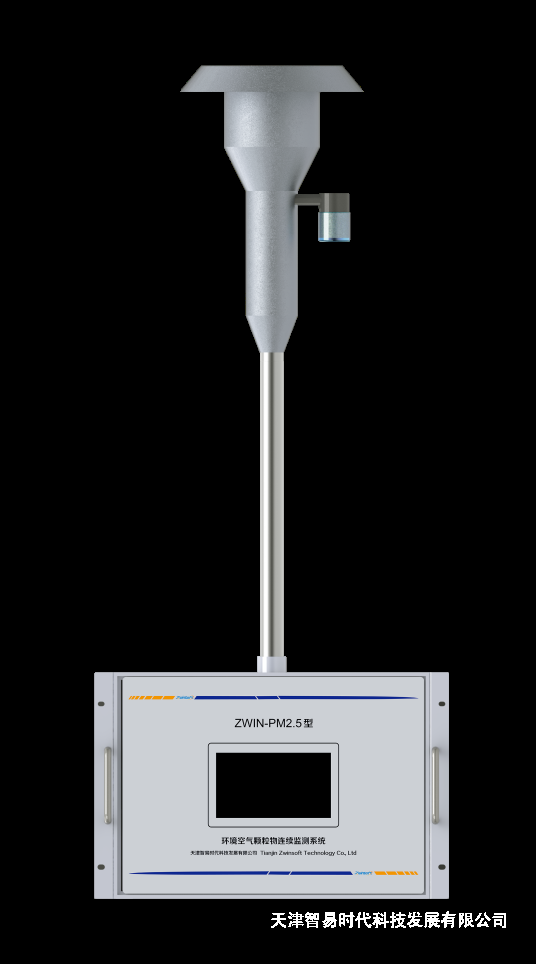

PM2.5/PM10颗粒物自动监测仪

PM2.5/PM10颗粒物自动监测仪基于β射线吸收原理，是目前国内外普遍采用的颗粒物自动分析仪器。β射线法颗粒物自动分析仪是可测量大气中可吸入肺颗粒物(PM10和PM2.5)浓度的专用仪器，用户可以交互设置仪器参数进行连续在线测量。
仪器主机安装在室内，通过密封的管道和室外的切割头（PM10或PM2.5）连接，可以进行大气颗粒物PM10（空气动力学直径≤10um）和PM2.5（空气动力学直径≤2.5um）。

序号	项目			技术指标
				PM₁₀	PM_2.5
1	颗粒物浓度	测量范围		（0～1000）ug/m³或（0～10000）ug/m³
		*低检测限		≤5ug/m³
		*小显示单位		0.1 ug/m³
2	标准膜片重新性			≤2%（标称值）
3	流量			平均流量偏差≤3%设定值；流量相对标准偏差≤2%；平均流量示值误差≤2%。
4	环境温度	测量范围		（-30～50）℃
		示值误差		±2℃
5	大气压	测量范围		（80～106）Kpa
		示值误差		≤1Kpa
6	时钟误差			正常通电下≤20s；断电条件下≤2min
7	平行性			≤7%
8	参比方法对比测试			斜率：1±0.15；截距：0±10ug；相关系数：≥0.95	斜率：1±0.15；截距：0±10ug；相关系数：≥0.93
9	环境条件影响测试			供电电压变化±10%，标准膜片测量值变化≤2%标称值。	监测仪分别在不同的温度、压力和供电电压的环境条件下进行流量测试，流量各项误差均符合要求。
10	切割器性能		50%切割粒径	（10±0.5）um	（2.5±0.2）um
			捕集效率几何标准差	=（1.5±0.1）	=（1.2±0.1）
			切割原理	冲击式	旋风式
11	功率			＜600W

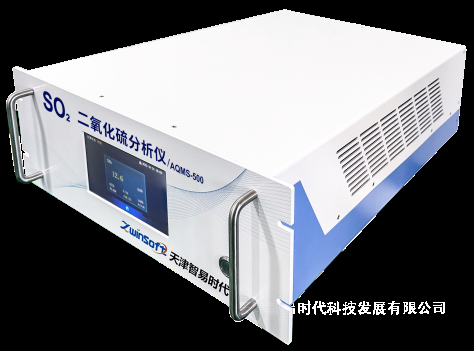

二氧化硫（SO2）分析仪

二氧化硫分析仪是我公司针对环境空气质量监测、连续排放监测系统（CEMS）中稀释法测量开发的一款气体分析仪产品，基于紫外荧光法的技术原理，并结合先进的微处理技术，提供精准可靠的 nmol/mol~μmol/mol (ppb~ppm)级 SO₂的测量分析。
本产品具有测量精度高、可靠性好、相应时间快、操作简便且适用范围广等特点。分析仪支持手动校准和自动校准，校准程序可由用户自行设置，且支持远程控制和远程上传。实时测量数据和仪器状态参数均可实现自动传输、查询等，能够方便有关部门及时准确地掌握空气质量状况。
规格和技术参数表

参数	指标
量程	Min: (0~100) nmol/mol(ppb) Max: (0~20) μmol/mol(ppm)
单位	nmol/mol (ppb), μmol/mol (ppm), μg/m³, mg/m³(可选)
零点噪声	≤0.2 nmol/mol (ppb) (RMS)
量程噪声	50 nmol/mol(ppb)以上读数的 0.5%
检测下限	0.4 nmol/mol(ppb)
零点漂移(24h)	≤0.5 nmol/mol(ppb) /24hours
零点漂移（7days）	<1 nmol/mol(ppb) /7days
量程漂移	<1%F.S./ (7days)
线性度	<1%F.S.
重复性	<1%
波动误差	<1%
响应时间	<120 s to 90%
样气流量	(500±50) sccm
工作温度	5℃~40℃
工作湿度	(0~ 95)% RH
供电	(200~240) V AC

氮氧化物（NOX）分析仪

氮氧化物分析仪我公司针对环境空气质量监测、连续排放监测系统（CEMS）中稀释法测量开发的一款气体分析仪产品，基于化学发光法的技术原理，并结合先进的微处理技术，配有内置转化炉及臭氧发生模块，提供精准可靠的nmol/mol~μmol/mol(ppb~ppm)级NO/NO2/NOx的测量分析。
本产品具有测量精度高、可靠性好、相应时间快、操作简便且适用范围广等特点。分析仪支持手动校准和自动校准，校准程序可由用户自行设置，且支持远程控制和远程上传。实时测量数据和仪器状态参数均可实现自动传输、查询等，能够方便有关部门及时准确地掌握空气质量状况。
规格和技术参数表

参数名	参数值指标
量程	Min: (0~100) nmol/mol(ppb) Max: (0~20) μmol/mol(ppm)
浓度单位	nmol/mol(ppb), μmol/mol (ppm), μg/m³, mg/m³(可选)
零点噪声	≤ 0.2 nmol/mol(ppb) (RMS)
量程噪声	≤ 0.5% 在 50 nmol/mol(ppb) 或者 0.2 nmol/mol(ppb)以上
检测下限	0.4 nmol/mol(ppb)
零点漂移(24 h)	≤0.5 nmol/mol(ppb)
零点漂移(7 days)	<1 nmol/mol(ppb)
量程漂移(7 days)	<1%F.S.
线性度	<1%F.S.
精度（重复性）	小于读数的 1%
响应时间	<80 s to 95%
样气流量	(400±50) sccm
臭氧稳定工作时间	<30 min to 95%
工作温度范围	(5~40) ℃
工作湿度范围	(0~95)% RH
供电	(200~240) V AC

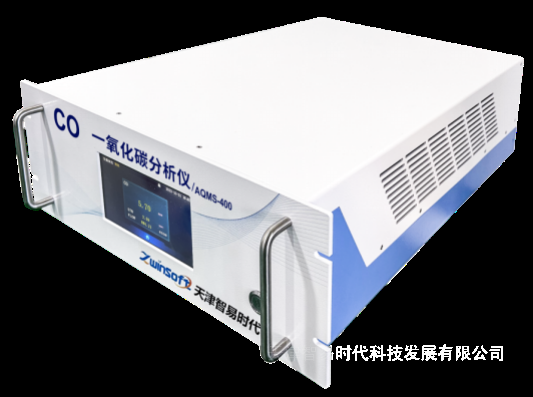

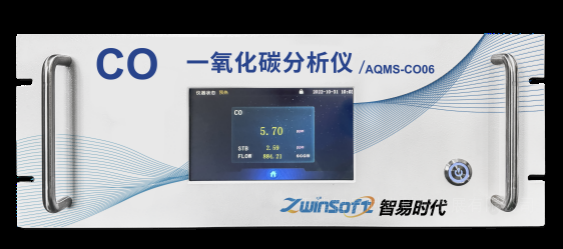

CO分析

CO分析仪是我公司针对环境空气质量监测、连续排放监测系统（CEMS）中稀释法测量的一款气体分析仪产品，基于气体过滤相关非分光红外法的技术原理，并结合先进的微处理技术，提供精准可靠的ppm级CO的测量分析。
本产品具有测量精度高、可靠性好、相应时间快、操作简便且适用范围广等特点。分析仪支持手动校准和自动校准，校准程序可由用户自行设置，且支持远程控制和远程上传。实时测量数据和仪器状态参数均可实现自动传输、查询等，可供监测部门方便、准确地判断空气质量水平。
规格和技术参数表

参数名	参数值指标
量程	小(0~50)μmol/mol(ppm)、大(0~1000)μmol/mol(ppm)
单位	nmol/mol(ppb), μmol/mol(ppm), μg/m3, mg/m3 (可选)
零点噪声	0.02μmol/mol (ppm)
量程噪声	0.04μmol/mol (ppm)
检测下限	0.4nmol/mol(ppb)
零点漂移(24h)	<0.1μmol/mol(ppm)
零点漂移（7days）	<0.5μmol/mol(ppm)
量程漂移	<0.5μmol/mol(ppm)
线性度	<1%FS
重复性	<1%
波动误差	<1%
响应时间	T90<60 s
样气流量	(800±80) cc/min
工作温度	5℃~40℃
工作湿度	(0~ 95)% RH
供电
